PLUS DE 40 ANS DE SAVOIR-FAIRE EN SOLUTIONS FLUIDIQUES
Bronkhorst, spécialiste des faibles débits, présente une gamme complète d’instruments de mesure, de régulation et de dosage pour les débits de gaz et de liquide et propose des solutions standard et personnalisées pour les applications de laboratoire, les procédés industriels et les environnements dangereux : des régulateurs et débitmètres massiques thermiques et Coriolis ainsi que des débitmètres à ultrasons, des ensembles pompe + débitmètre, des régulateurs de pression et des systèmes d’évaporation et d’humidification.
La société possède son propre laboratoire de métrologie ISO17025, dispose d’un support technique et d’un service après-vente en France.
L’équipe de Bronkhorst vous apporte toute son expertise et vous accompagne tout au long de votre projet, de l’étude jusqu’à l’assistance à la mise en route.

Téléchargez :

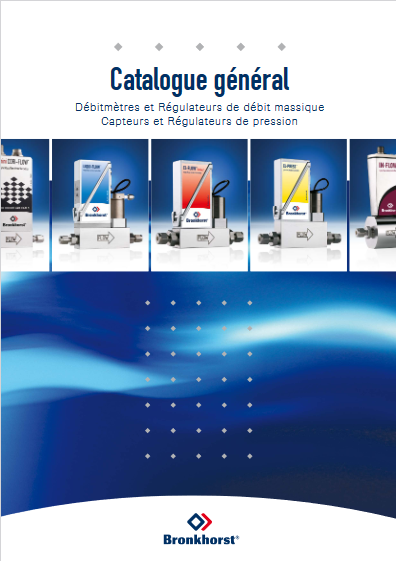

Le catalogue général

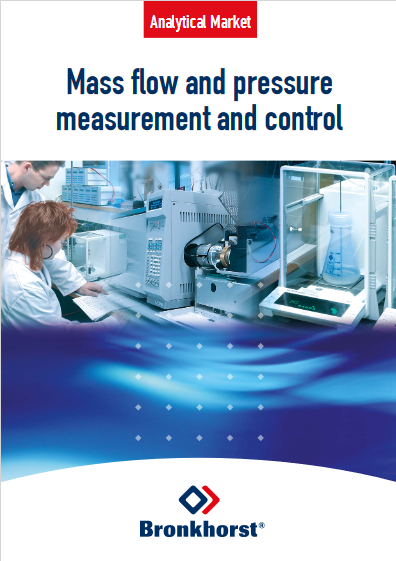

La brochure Marché de l’analyse

Bronkhorst, the low-flow specialists (vidéo)

Exemples d’application :

Régulation du gaz pour l'ICP-AES
Les techniques de plasma à couplage inductif (ICP-AES) permettent de tracer les métaux et autres éléments dans l'eau.  Les régulateurs jouent un rôle important dans cet équipement.
Consultez la note d'application

Surveillance de la qualité de l'air intérieur
Pour notre santé, il est important de bénéficier d'un air intérieur de qualité. Pour maintenir une bonne qualité de l'air intérieur, vous devez garantir une ventilation suffisante sans polluants. La surveillance peut être assurée par des analyseurs.
Consultez la note d'application

Produits :

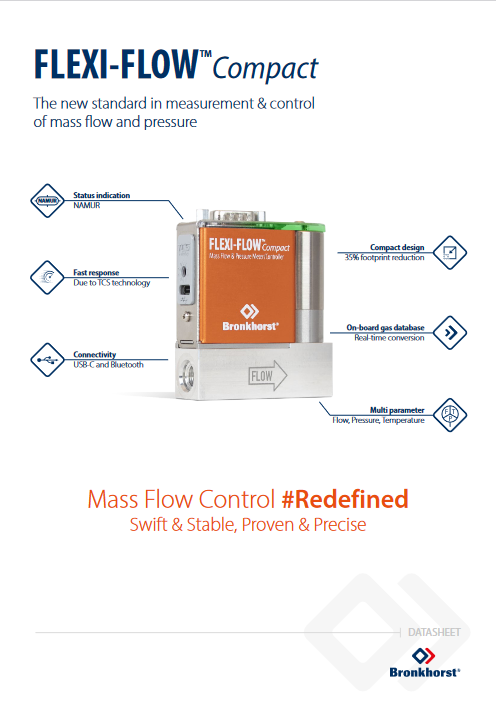

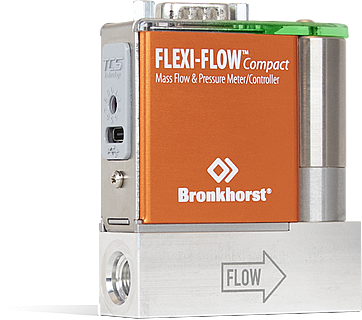

FLEXI-FLOW Compact – Régulateurs de débit et débitmètres massiques multi-paramètres
Le FLEXI-FLOW Compact est l’une des dernières innovations de BRONKHORST.
Ces débitmètres et régulateurs de débit massique thermiques compacts sont 35% plus petits que les instruments traditionnels, offrant ainsi la solution la plus compacte du marché pour des plages de débit allant jusqu'à 20 ln/min. Son capteur unique est doté d’une puce MEMS et d’une technologie by-pass éprouvée offrant ainsi des temps de stabilisation de mesure inférieurs à 150 ms et une large plage de débit dynamique (max. 1:1000) .
Les instruments sont équipés de capteurs de température et de pression intégrés et d'une base de données de gaz embarquée, permettant ainsi une précision maximale même lors des changements de conditions du procédé. L’utilisateur obtient des informations sur les conditions réelles du procédé via les signaux de température et de pression. Le FLEXI-FLOW Compact est bien plus qu'un simple débitmètre ou régulateur, c'est un appareil de mesure/régulation multi-paramètres. Equipé d’un port USB-C, et en option une communication Bluetooth, cet appareil est facile d’utilisation et simple à configurer notamment via une indication de l'état NAMUR au moyen de LED de couleur et de paramètres de sortie numériques mais aussi via les logiciels gratuits proposés par BRONKHORST. La gamme FLEXI-FLOW Compact comprend aussi des instruments à montage en surface pour les installations qui nécessitent un montage par le haut, ainsi que des régulateurs de débit équipés de vannes d’arrêt intégrées pour assurer un niveau d’étanchéité élevé ou permettre les arrêts d’urgence. L’instrument peut être proposé avec une communication PROFINET, EtherCAT, Modbus-TCP, Ethernet/IP ou POWERLINK, en option.

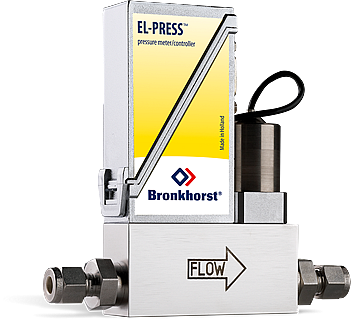

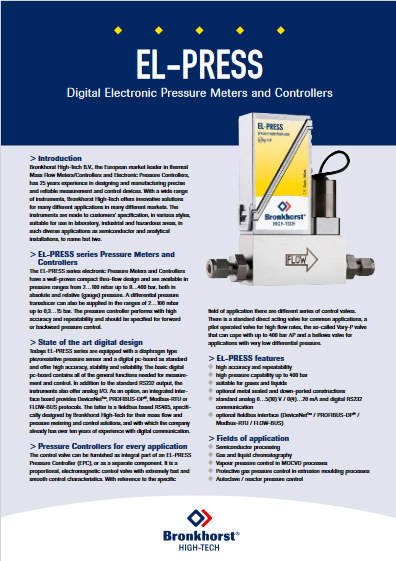

EL PRESS – Régulateurs de pression électroniques compacts
Les régulateurs de pression électroniques de la série EL-PRESS pour gaz et liquides embarquent sur un même composant un actionneur, une boucle PID et une mesure de pression. L’appareil couvre les plages de 2 à 100 mbar absolu pour la plus petite gamme et jusqu’à 400 bar absolu pour l’échelle la plus haute. Cette régulation peut se faire à faible flux (quelques µl/min de gaz) comme à fort débit (centaines de m3n/h). Les vannes de régulations sont sélectionnées en fonction des conditions d’utilisation. La boucle PID étant intégrée, il n’est pas nécessaire de mettre en place un programme dans un automate ou un PC, l’EL-PRESS régule directement la pression. Comme l’ensemble de la gamme Bronkhorst, le régulateur de pression EL PRESS est doté d’une carte numérique permettant de le piloter via un PC avec des logiciels gratuits proposés par Bronkhorst ou bien de le contrôler avec des applications comme LABVIEW ou MATLAB.

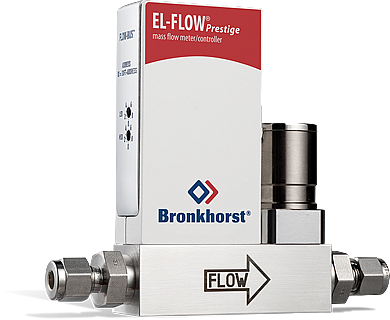

EL-FLOW Prestige – Régulateurs et débitmètres massiques thermiques polyvalents
La gamme EL-FLOW® Prestige offre une grande précision, une excellente stabilité de température et une réponse rapide. Elle dispose de la fonctionnalité Multi-gaz / Multi-échelles qui donne aux utilisateurs un maximum de flexibilité et de souplesse d'évolution pour d'autres utilisations. Le modèle de conversion de gaz embarqué intègre une base de données de 100 gaz uniques sélectionnables par l'utilisateur.
Les appareils peuvent mesurer et réguler sur des plages de débit de gaz de 0,014…0,7 mln/min jusqu’à 2…100 ln/min (basées sur N2). Il est possible d’équiper les instruments d’une interface bus de terrain CANopen®, DeviceNet™, EtherCAT®, PROFIBUS DP, PROFINET, Modbus RTU, ASCII ou TCP/IP, EtherNet/IP ou FLOW-BUS.

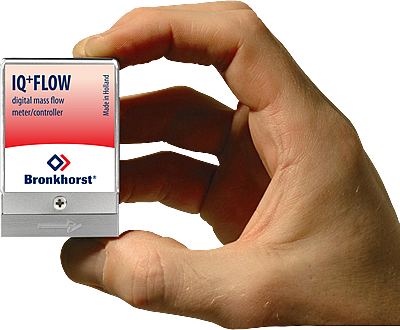

IQ+ FLOW - Régulateurs et débitmètres massiques thermiques miniaturisés
La série IQ+ a été spécialement conçue pour les applications analytiques, par exemple pour réguler le débit ou la pression de gaz sur les systèmes d'injection des chromatographes. Ces appareils miniatures offrent une solution ultra-compacte pour tout système ou procédé qui exige d’intégrer des instruments de mesure de faible encombrement. Les régulateurs de débit massique permettent de mesurer et de réguler le débit de gaz sur des plages allant de 0,2 mln/min jusqu’à 5 ln/min.
Il est possible de monter plusieurs modules sur un ensemble manifold compact « Plug-and-Play » qui permet également d'optimiser l'espace, de réduire les coûts et de limiter les fuites.

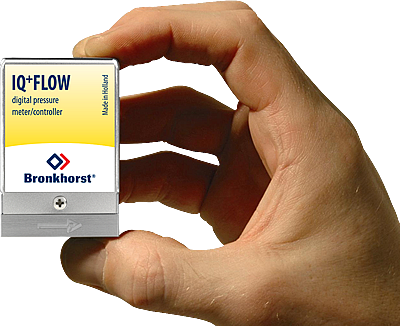

IQ+ FLOW - Régulateurs de pression miniaturisés
La série IQ+ a été spécialement conçue pour les applications analytiques, par exemple pour réguler le débit ou la pression de gaz sur les systèmes d'injection des chromatographes. Ces appareils miniatures offrent une solution ultra-compacte pour tout système ou procédé qui exige d’intégrer des instruments de mesure de faible encombrement. Les régulateurs de pression permettent de mesurer et de réguler la pression de gaz sur des plages allant de 0,01 jusqu’à 10 bar.
Il est possible de monter plusieurs modules sur un ensemble manifold compact « Plug-and-Play » qui permet également d'optimiser l'espace, de réduire les coûts et de limiter les fuites.

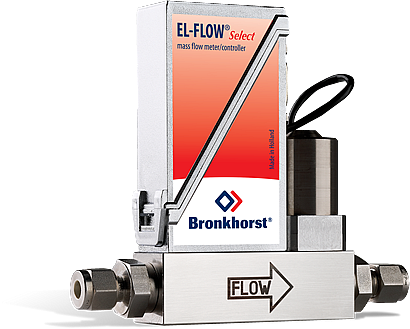

EL-FLOW Select – Régulateurs et débitmètres massiques thermiques pour les gaz
Les régulateurs et débitmètres massiques de la série EL-FLOW® Select sont de construction compacte et modulaire avec un boîtier version laboratoire pour la carte électronique.
La carte électronique numérique RS232 intègre les fonctions d'auto-diagnostic, d'alarme, de comptage et de paramètres de régulation ajustables à distance.
Les vanne de régulation peuvent aussi bien être intégrées que montées séparément pour réguler des débits massiques de gaz allant de 0,014…0,7 mln/min jusqu’à 8…1 670 ln/min.
Les instruments peuvent recevoir la fonction Multi-gaz / multi-échelles permettant à l'utilisateur de redimensionner son instrument lui-même. Ils peuvent également être équipés d'une interface bus de terrain CANopen®, DeviceNet™, EtherCAT®, PROFIBUS DP, PROFINET, Modbus RTU, ASCII ou TCP/IP, EtherNet/IP ou FLOW-BUS.

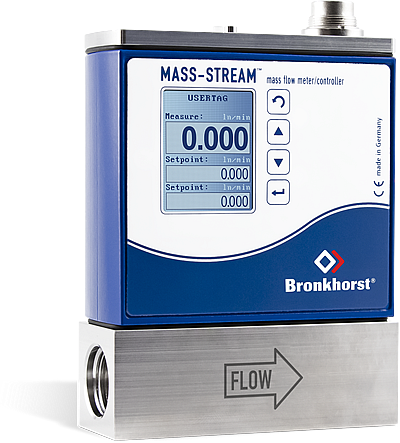

Mass-Stream – Régulateurs et débitmètres massiques à passage intégral pour les gaz
Ces appareils sont robustes et étanches (IP65) et conviennent tout particulièrement à la mesure et la régulation des débits de gaz chargés. La gamme Mass-Stream est une solution adaptée pour les applications à faible pression puisqu’elle présente une faible perte de charge. Elle permet de réguler des débits de gaz sur des plages de 0,01…0,2 ln/min jusqu’à 200…10 000 ln/. Il est possible d’équiper les appareils d’un afficheur local et d’une interface bus de terrain CANopen®, DeviceNet™, PROFIBUS DP, PROFINET, Modbus RTU/ASCII ou FLOW-BUS.

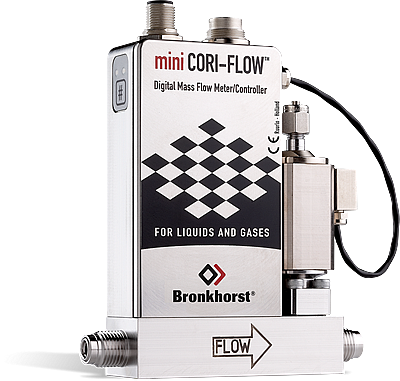

Mini-Coriflow – Régulateurs et débitmètres massiques Coriolis pour les faibles débits de gaz et de liquide
La série Mini CORI-FLOW™ permet de mesurer et de réguler de façon précise de très faibles débits de gaz ou de liquide indépendamment des propriétés du fluide. La technologie du capteur offre de grandes performances et une stabilité de régulation, même dans des conditions de fonctionnement changeantes (pression, température, densité, conductivité et viscosité). Le mini CORI-FLOW™ est équipé d’une boucle PID intégrée pour piloter une vanne ou une pompe. Les appareils permettent de mesurer et de réguler sur des plages de débit de 0,05…5 g/h (soit 0,66 à 66,6 mln/min N2) jusqu’à 3…300 kg/h (soit 39 à 3 900 ln/min N2)

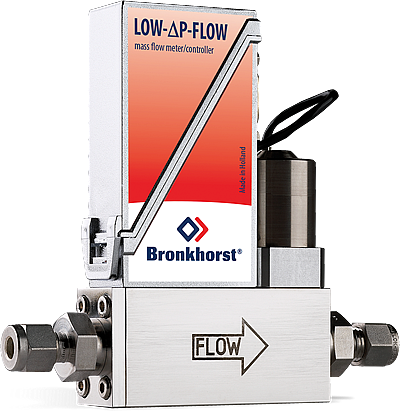

LOW-ΔP-FLOW – Régulateurs et débitmètres massiques thermiques pour les applications à faible perte de charge ou les gaz corrosifs
Les régulateurs et débitmètres massiques de la gamme LOW-ΔP-FLOW assurent la mesure et la régulation des débits de gaz corrosifs ou des applications à faible perte de charge et couvrent des plages de débit allant de 0,2…10 mln/min jusqu’à 20 à 1 000 m3n/h.
Les instruments peuvent être équiper d'une interface bus de terrain CANopen®, DeviceNet™, EtherCAT®, PROFIBUS DP, PROFINET, Modbus RTU, ASCII ou TCP/IP, EtherNet/IP ou FLOW-BUS.

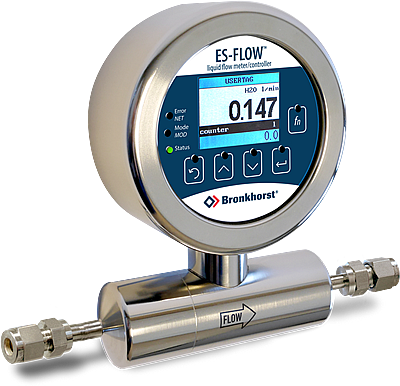

ES-FLOW – Régulateurs et débitmètres volumiques à ultrasons
Le débitmètre à ultrasons ES-FLOW a été développé pour les procédés qui nécessitent de mesurer des débits allant de 4 jusqu’à 1500 ml/min. Il peut être utilisé pour exécuter un simple monitoring ou réguler le débit puisque l’appareil est équipé d’une boucle PID pour piloter une vanne ou une pompe.
Le débitmètre convient à la mesure de liquides non conducteurs telle que l’eau déminéralisée et supporte les impuretés. Grâce à son capteur innovant, aucune calibration additionnelle n’est requise pour la mise en œuvre de différents liquides.
L’ES-FLOW est conforme au règlement alimentaire (CE) n°1935/2004 et répond aux exigences des applications hygiéniques (raccordement clamps possible, fabrication en acier inoxydable) et peut être soumis à la méthode de nettoyage CIP.
Si son afficheur local permet de lire le débit instantané, la température du fluide et la totalisation en volume, une communication en RS232 ou Modbus est également possible.
Robuste et compact, l’appareil peut être facilement monter dans des machines et sur les installations pilotes.

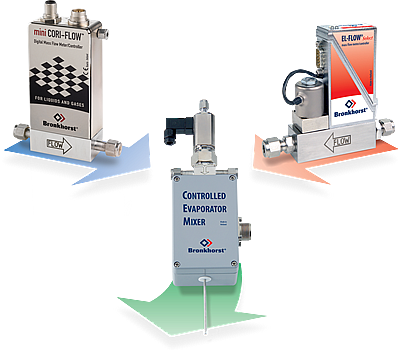

CEM – Système d’Evaporation et de Mélange Contrôlés
En développant le système CEM, Bronkhorst met sur le marché une solution nouvelle d’évaporation de sources liquides avec des possibilités d’utilisation que les moyens traditionnels (ex : bulleurs) ne peuvent pas apporter, telles qu’une large plage de fonctionnement, la rapidité du système, la stabilité des applications à pression atmosphérique et sous vide. Ce système unique et breveté permet de vectoriser des précurseurs liquides pour les véhiculer sous forme de gaz. La régulation et le dosage massiques des liquides assurent une concentration fiable et uniforme de la source liquide. Le dosage qui se fait en masse permet aussi de maîtriser la quantité de liquide sur l’ensemble du procédé. Son système de Contrôle de l’évaporation et de mélange (CEM) est largement utilisé pour les méthodes PVD/ CVD.

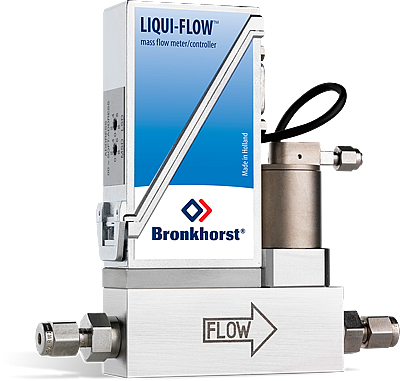

LIQUI-FLOW – Régulateurs et débitmètres massiques thermiques pour les liquides
Les régulateurs et débitmètres massiques LIQUI-FLOW permettent de mesurer ou de réguler des débits de liquide allant de 0,25…5 g/h jusqu’à 20…1 000 g/h (pour les fluides affichant des propriétés thermiques similaires à l'eau). La vanne intégrée du régulateur de débit est équipée d'une purge pour éliminer l'air ou le gaz pendant le démarrage.  Les paramètres de régulation PID fait partie intégrante de la carte électronique. Le débit liquide peut être également régulé par une pompe asservie.
Il est possible d'équiper ces modèles d'une interface bus de terrain DeviceNet™, PROFIBUS DP, Modbus, EtherCAT® ou FLOW-BUS.

EL PRESS – Régulateurs de pression électroniques compacts

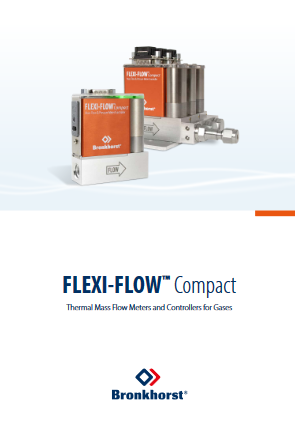

FLEXI-FLOW Compact – Régulateurs de débit et débitmètres massiques multi-paramètres

Marché de l’analyse

LIQUI-FLOW

LOW-ΔP-FLOW Régulateurs et débitmètres massiques pour les applications de gaz à faible perte de charge

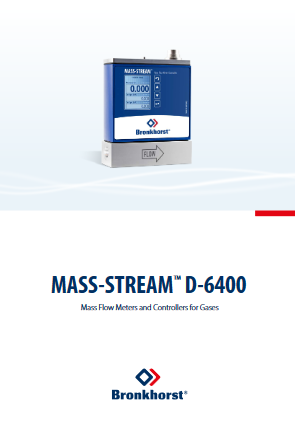

MASS-STREAM™ – Régulateurs et débitmètres massiques numériques à passage intégral

EL-FLOW Select

IQ+ FLOW - Régulateurs de pression miniaturisés

IQ+ FLOW - Régulateurs et débitmètres massiques thermiques miniaturisés

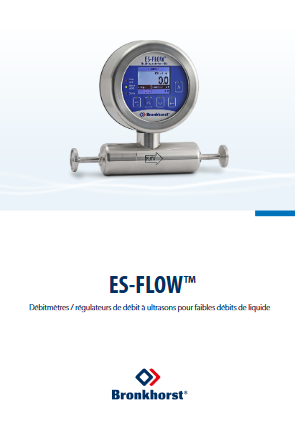

ES-FLOW™- Débitmètres et régulateurs de débit à ultrasons pour les faibles débits de liquide

EL-FLOW Prestige

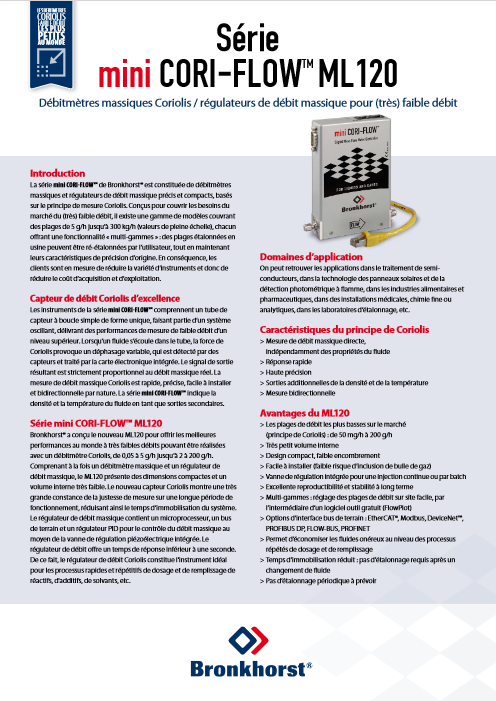

Série mini CORI-FLOW™ ML120

EXPERTISE EN SOLUTIONS DE DEBIT PERSONNALISEES

Catalogue général

CEM - Système d'évaporation et de mélange

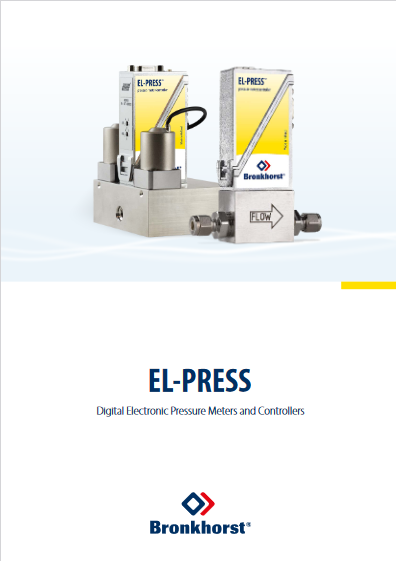

El-Press - Régulateurs de pression

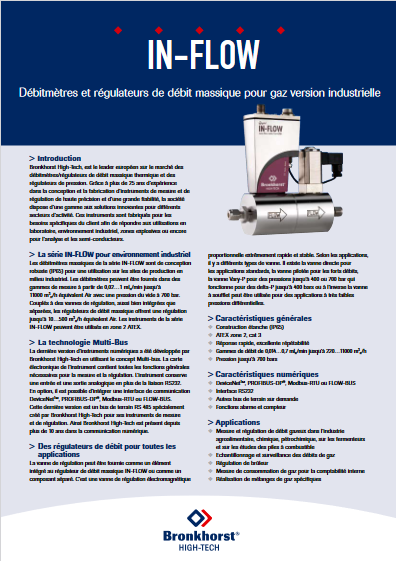

IN-FLOW - Débitmètre massique et régulateur de débit pour gaz, série industrielle IP65/ATEX zone 2

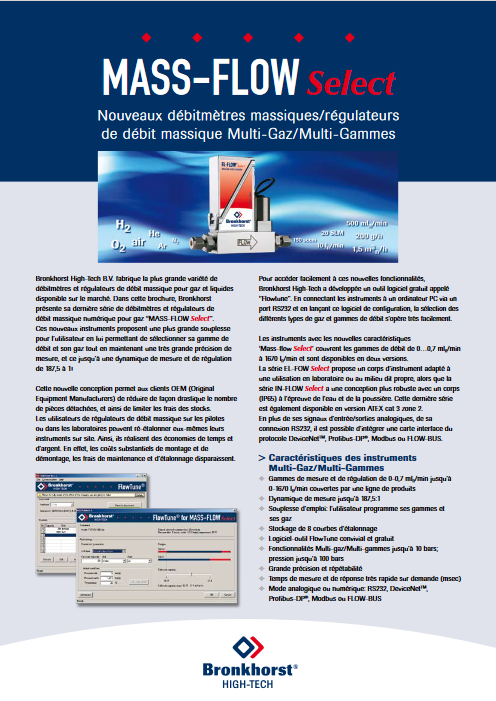

MASS-FLOW Select - Débitmètre massique et régulateur de débit pour gaz, série multi-gaz/multi-gamme

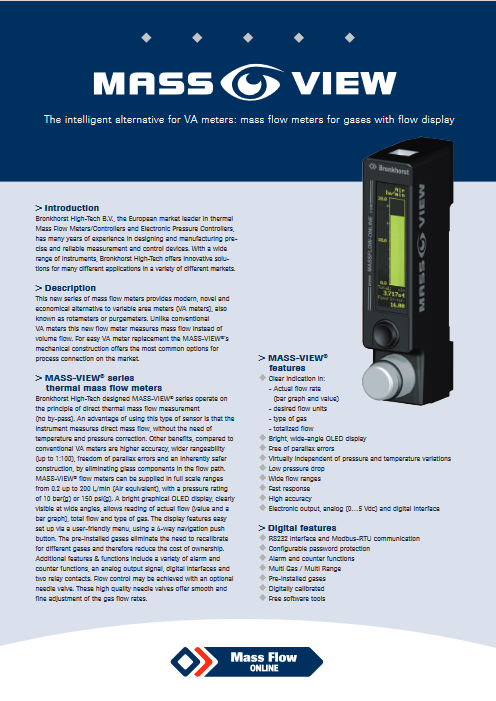

MASS-VIEW - Débitmètre massique pour gaz

Mini CORI-FLOW - Débitmètre massique à effet Coriolis

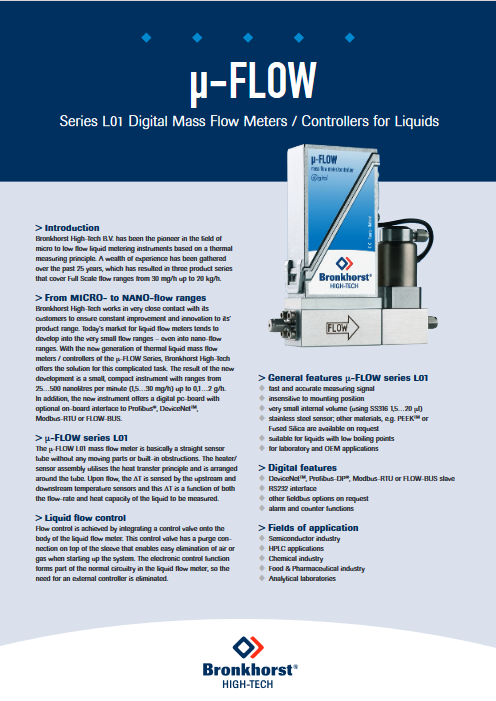

µ-FLOW - Débitmètre massique et régulateur de débit pour micro-débit de liquide
